插件介绍

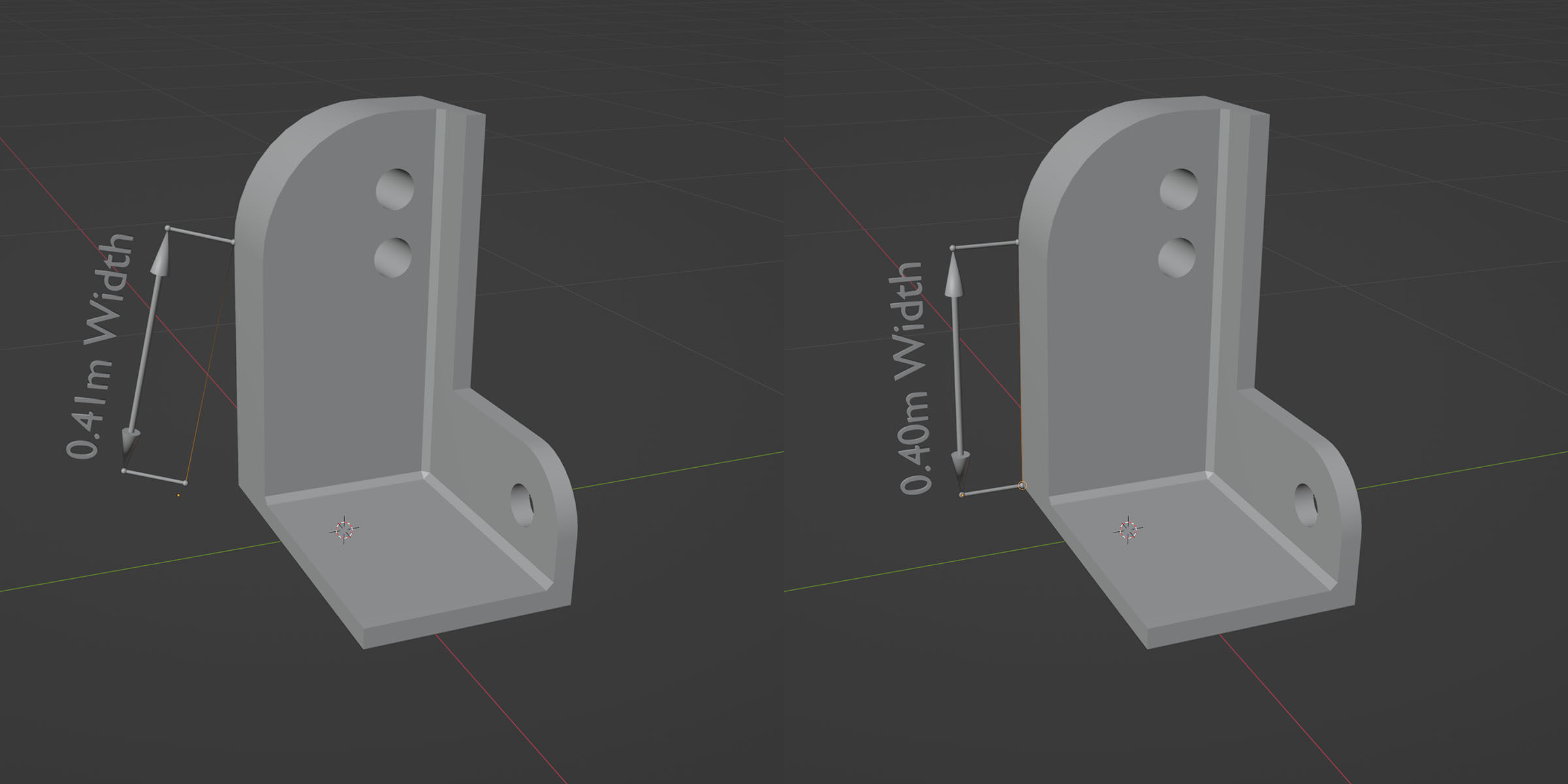

使用此几何节点组,您可以测量 3D 模型并将技术数据与模型一起导出。易于渲染或将它们上传到草图。通过将几何节点组添加到松散边并调整参数来使用。可以测量角度和距离,我们目前自动支持米、厘米、毫米、英寸、英尺、度和弧度。注释箭头可用于向模型添加其他信息。测量可以通过钩子修改器、形状键或骨骼轻松动画化,您的测量值会实时

使用方法:

第 1 步:

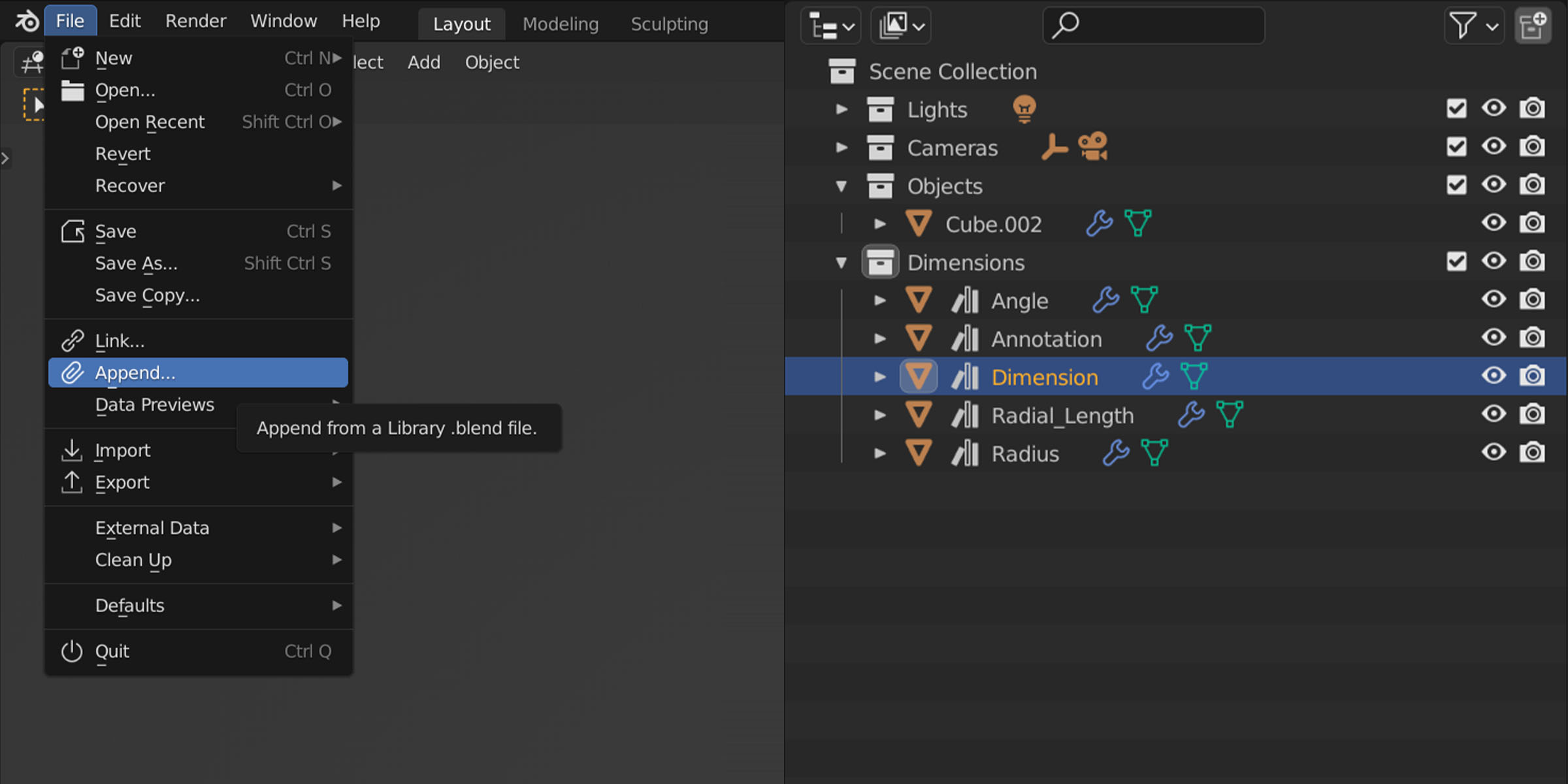

附加几何图形并附加几何节点,将其从资源库或 Windows 中拉出,将几何图形复制并粘贴到项目中。

Blender插件|模型尺寸测量工具 Geometry Nodes Dimensions System V2

第 2 步:

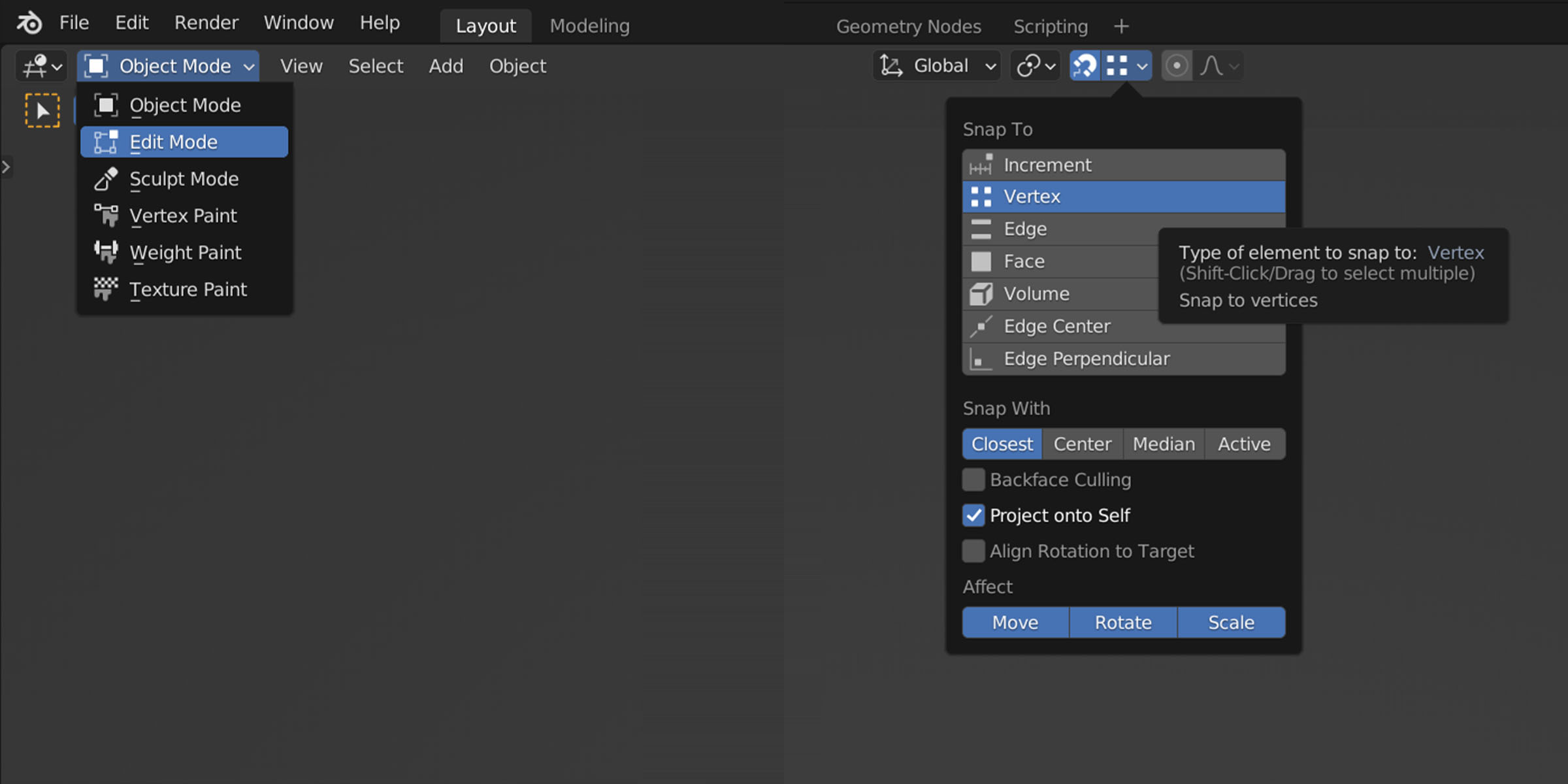

选择带有尺寸节点的几何图形并进入“编辑模式”。使用“捕捉到顶点”,您可以将边缘的末端捕捉到要测量的模型。

Blender插件|模型尺寸测量工具 Geometry Nodes Dimensions System V2
Blender插件|模型尺寸测量工具 Geometry Nodes Dimensions System V2

第 3 步:

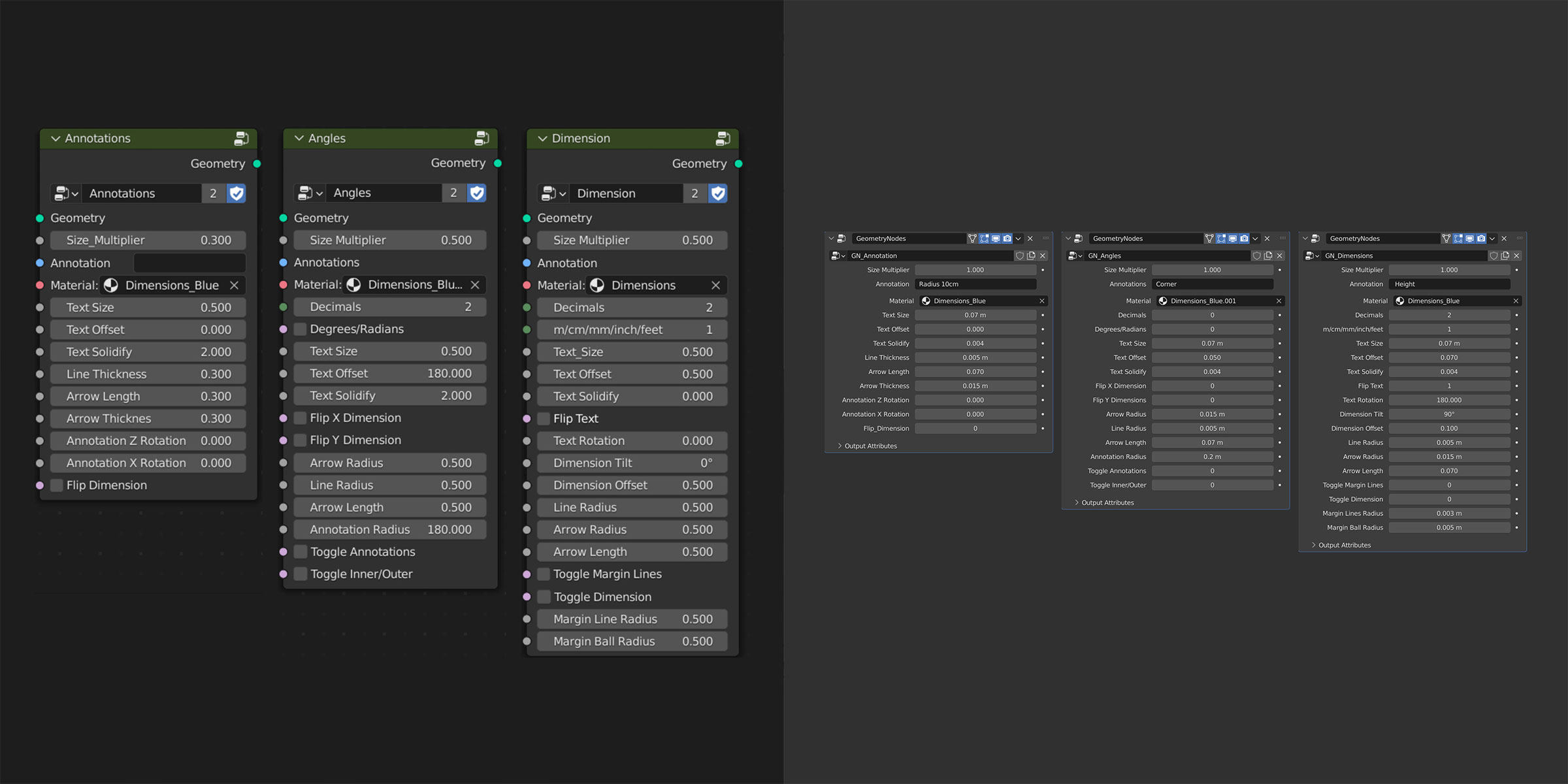

调整参数以使尺寸适合您的风格。如果您将所有维度放在一个单独的集合中,那么以后将它们分开渲染会很容易。
